Cet appareil de levage permet de manutentionner différents composants comme :
|
- Les plateaux d’aluminium afin de les charger ou de les décharger des soles.
- Les intercalaires utilisés pour séparer les plateaux lorsqu’ils sont empilés.
- Les billettes chaudes, par l’intermédiaire d’un châssis de manutention spécifique.
- Les soles de chargement.
|

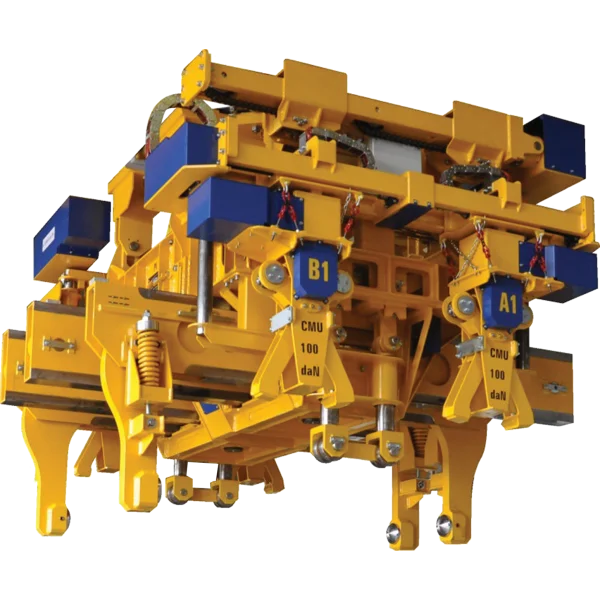

Cette pince de levage est composée :
|
- d’un mécanisme de reprise à plat : composée d’un bâti principal mécanosoudé et de coulisseaux qui assurent la pré-pénétration des pointes dans le plateau à manutentionner.
- de deux mécanismes de détection de l’épaisseur des plaques manutentionnées : composé d’une paire de galets permettant le ripage de la pince par rapport au plateau lors du serrage des pointes. quatre préhenseurs d’intercalaires suspendus qui assurent la prise et la dépose des intercalaires équipés d’une lame de préhension.
- de deux mécanisme d’écartement et rapprochement des préhenseurs d’intercalaires. Ils ont pour but de réaliser la variation d’entraxe des préhenseurs d’intercalaires.
- Deux mécanisme de levage des préhenseurs d’intercalaires afin de permettre la prise de deux intercalaires et d’un plateau simultanément. Les préhenseurs d’intercalaires sont escamotés en position haute lors de la saisie d’un plateau.
|
